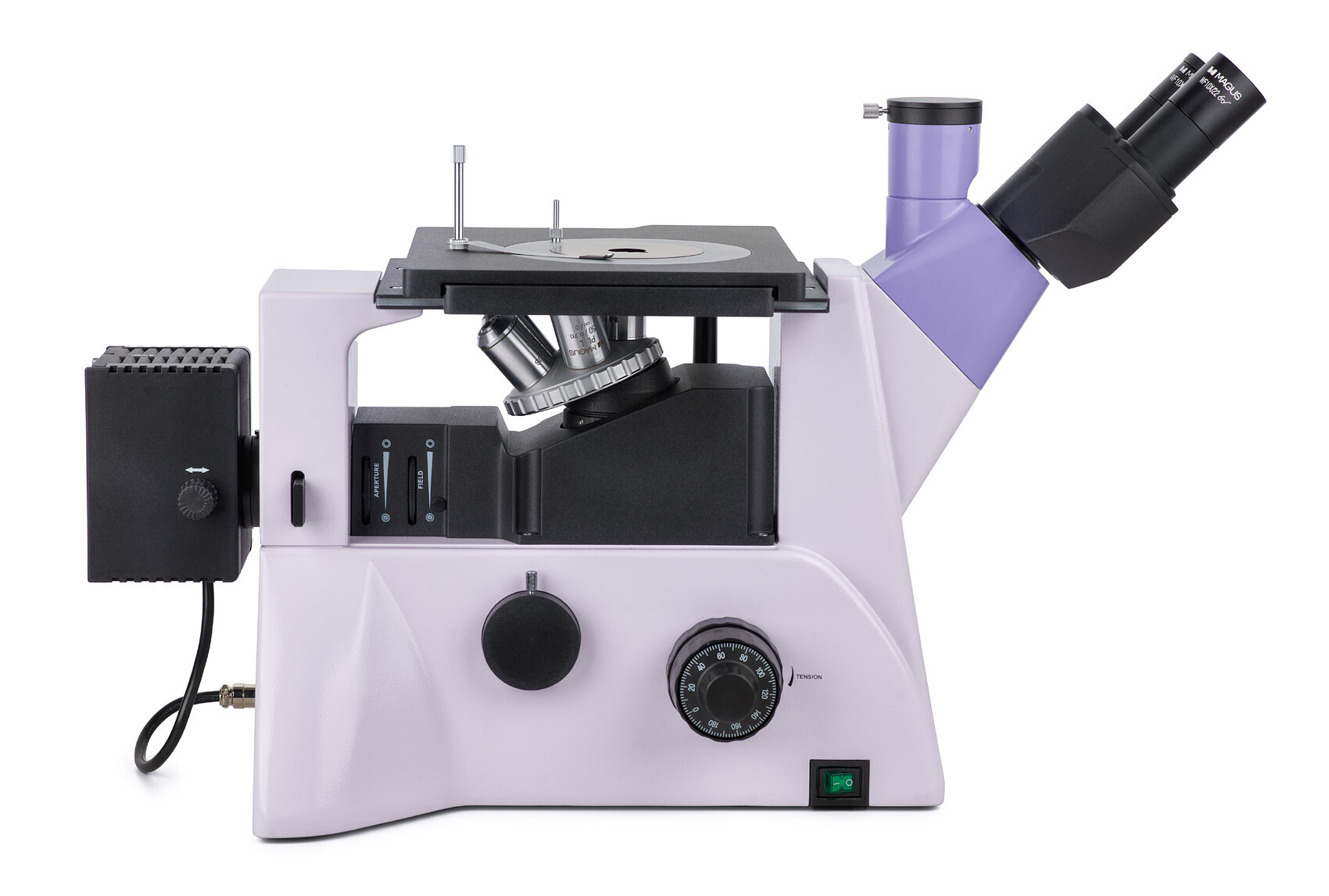

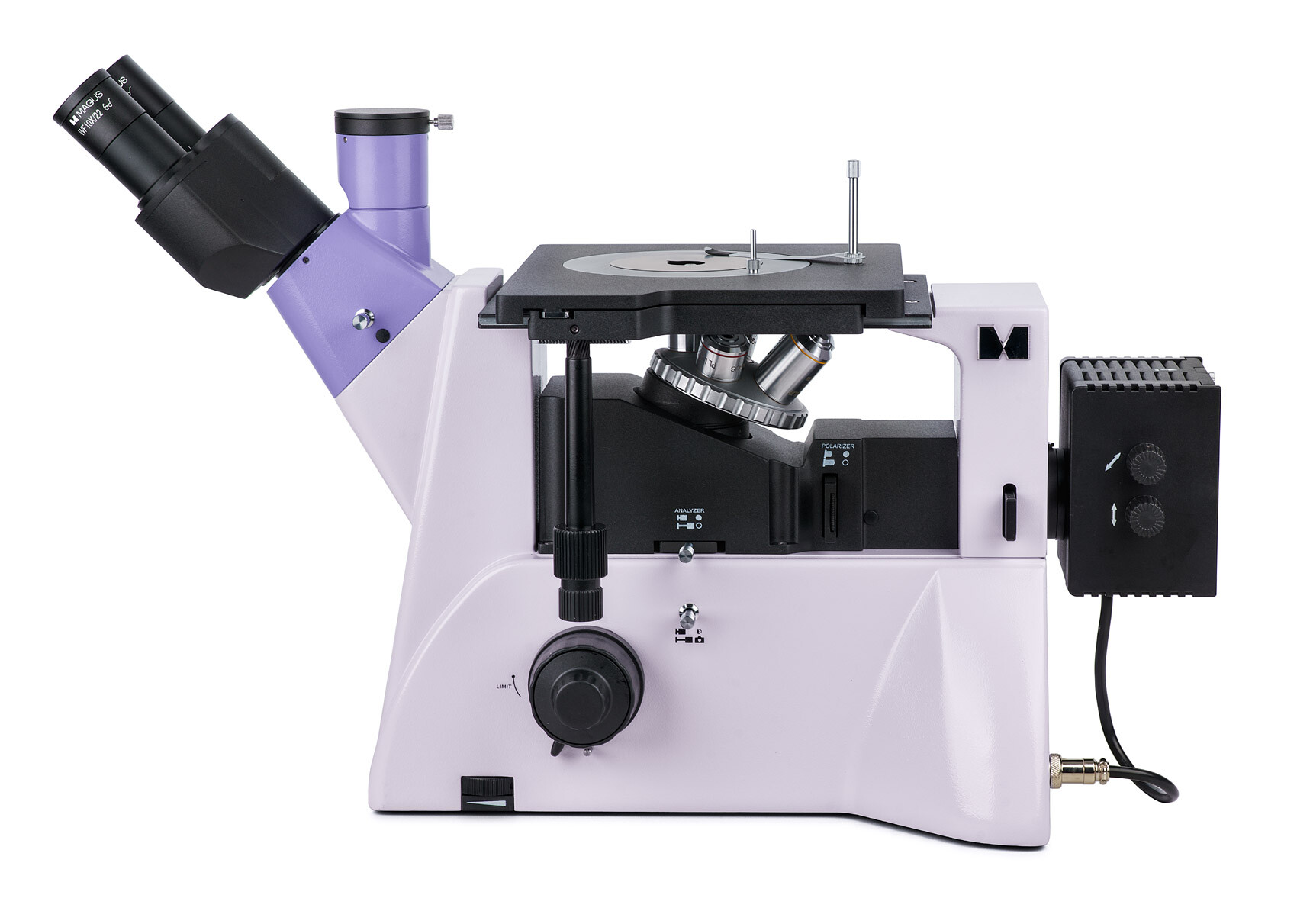

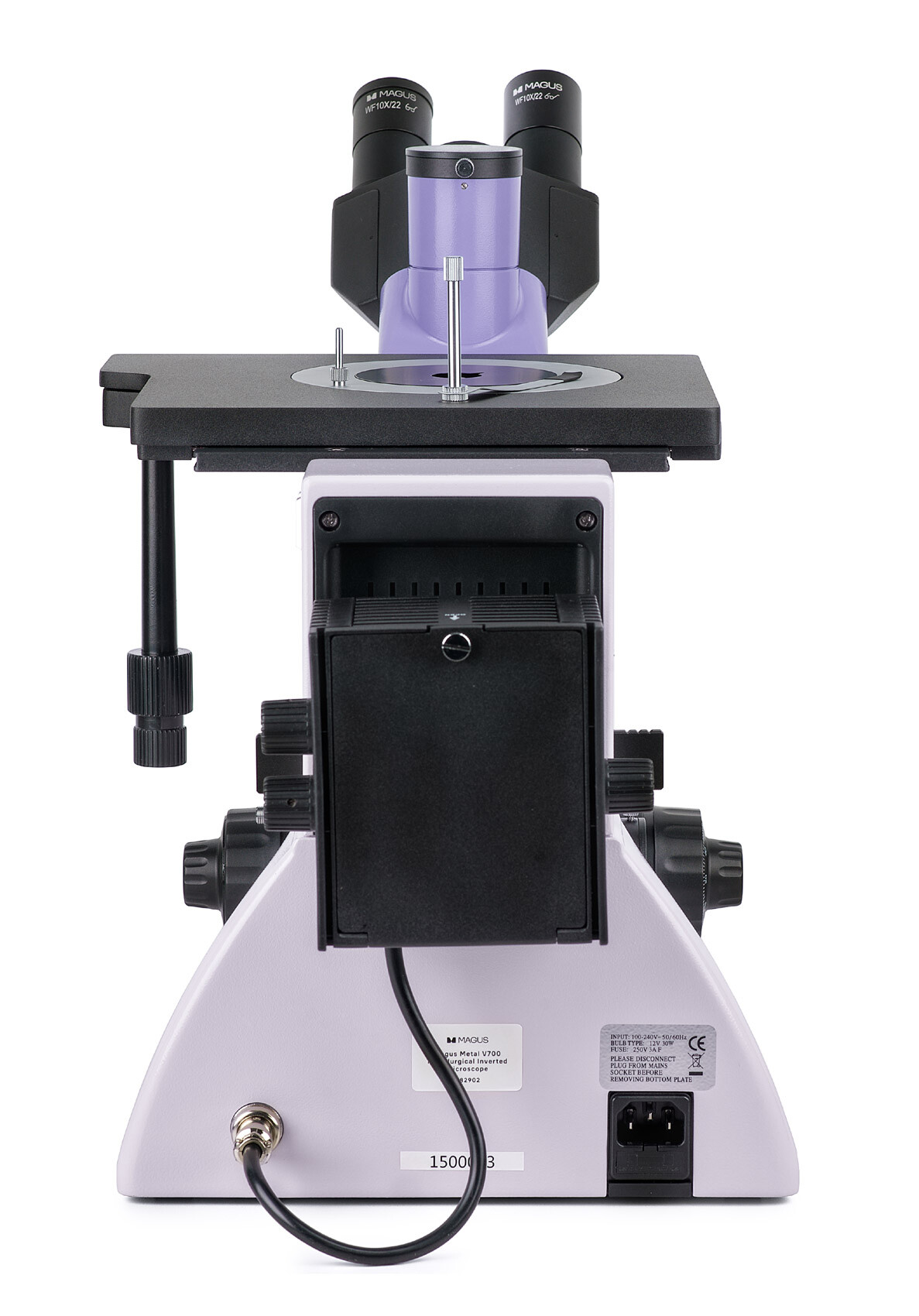

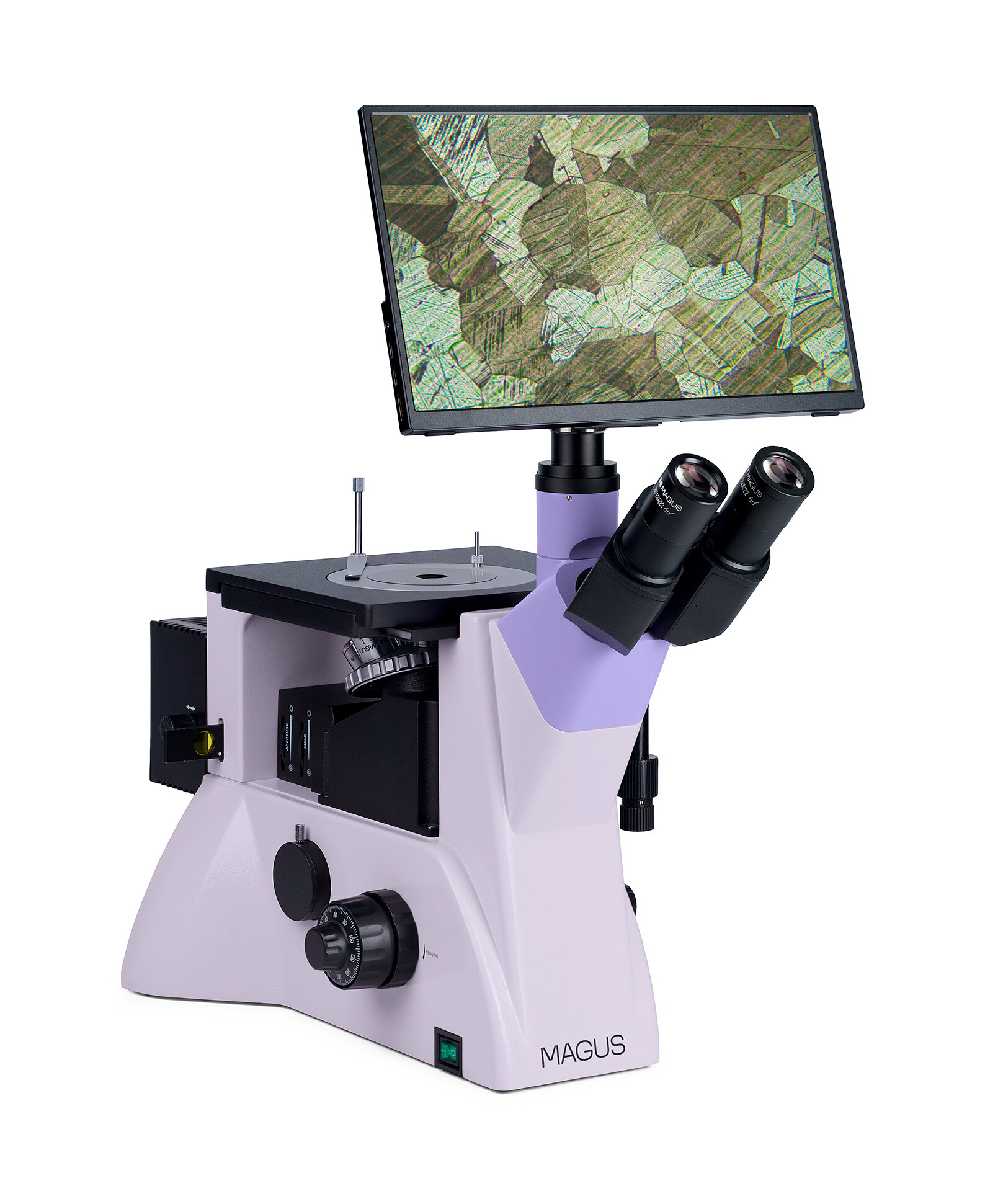

MAGUS Металургичен инвертиран цифров микроскоп MAGUS Metal VD700 LCD

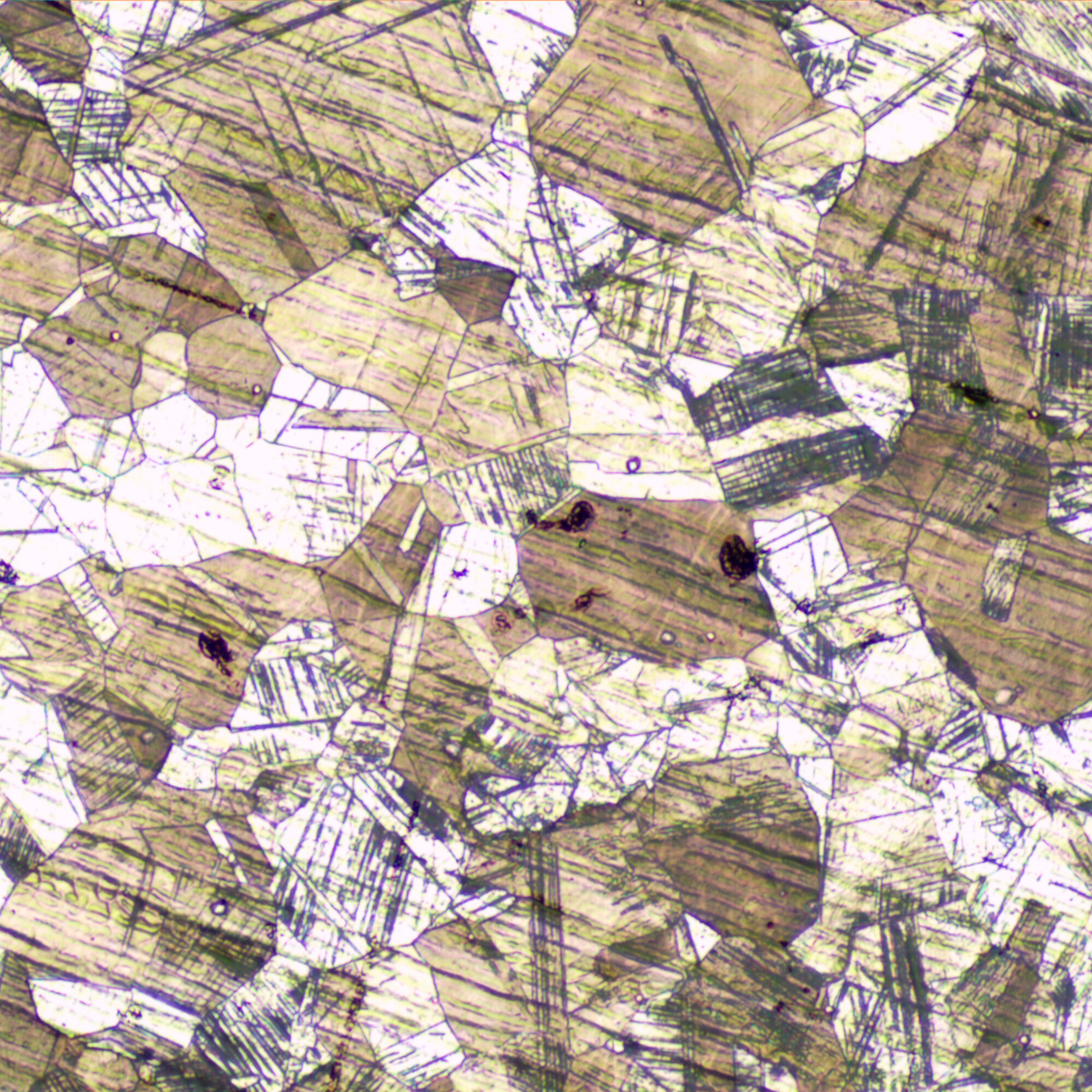

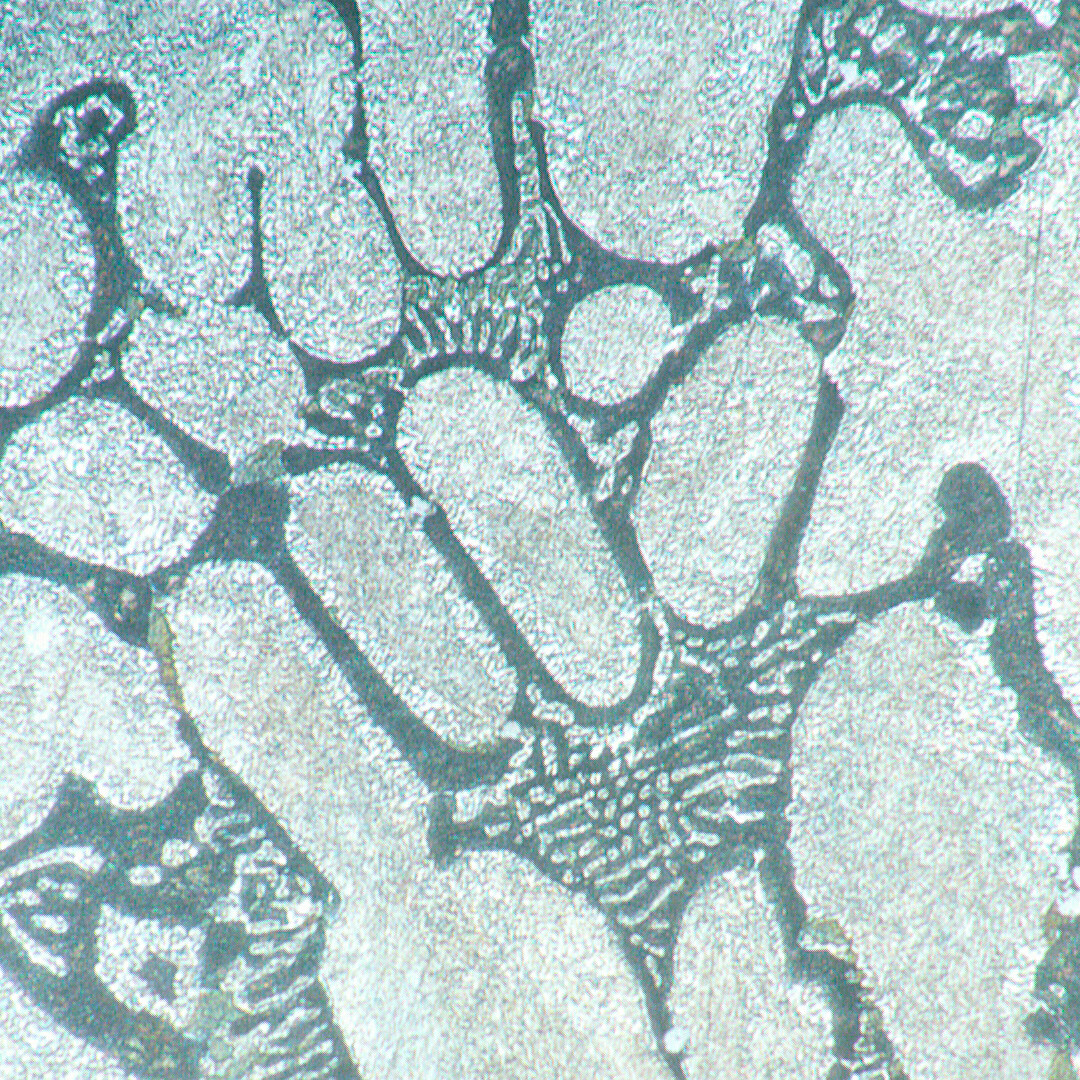

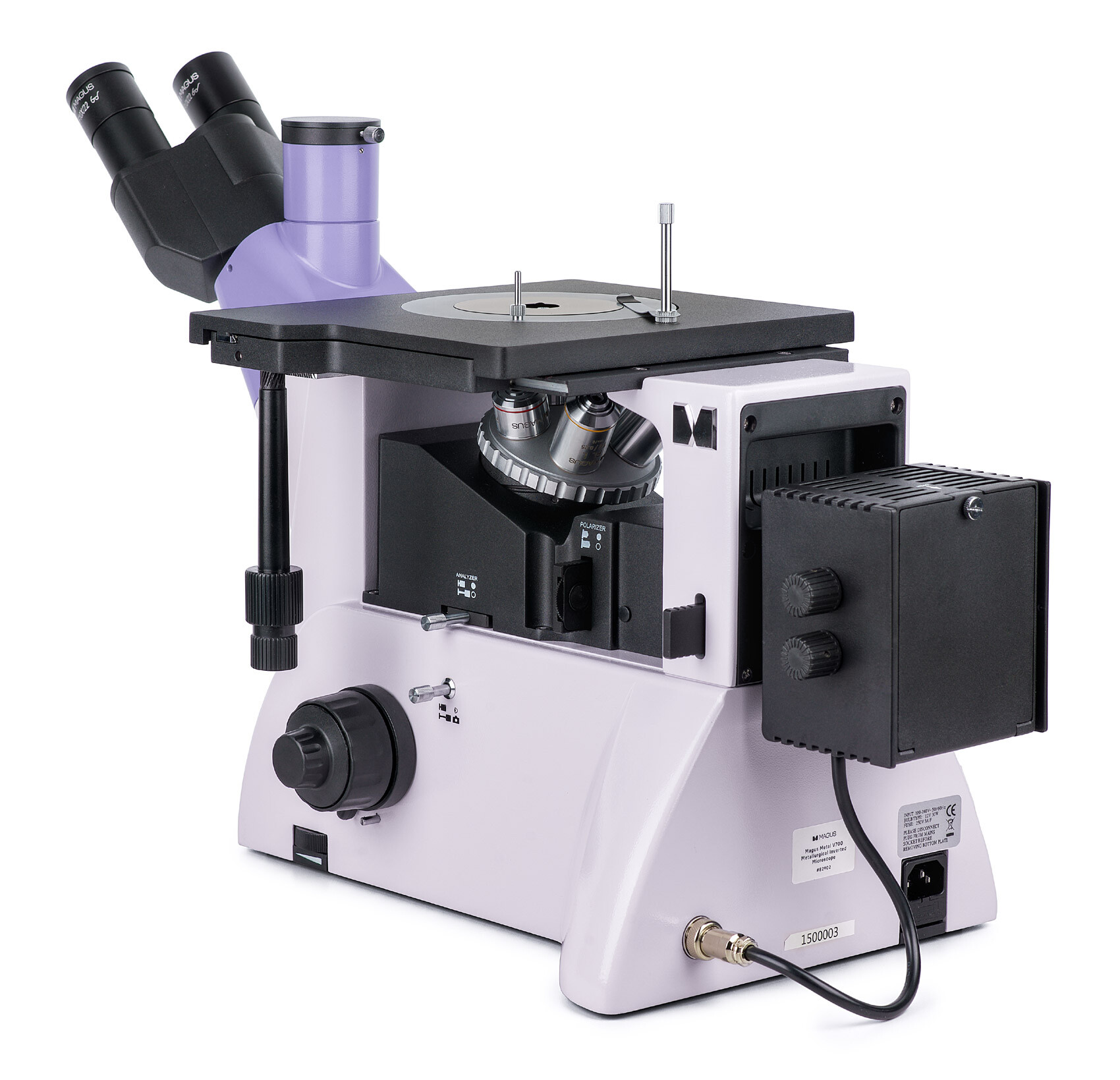

Металургичният инвертиран микроскоп MAGUS Metal V700 е предназначен за изследване на микроструктурата на метали, сплави и полупроводникови материали с отразена светлина. Предметната маса може да издържа образци до 2 kg (само долната повърхност на образеца трябва да бъде плоска). Другите части на образеца не се нуждаят от обработка и могат да бъдат с всякаква форма. Микроскопът е предназначен за наблюдения по метода на светлото поле и с поляризирана светлина, има страничен порт за камера и тринокулярна тръба, подходящ е за голям брой лабораторни и промишлени приложения.

Употреба на микроскопа »

Цифровата камера

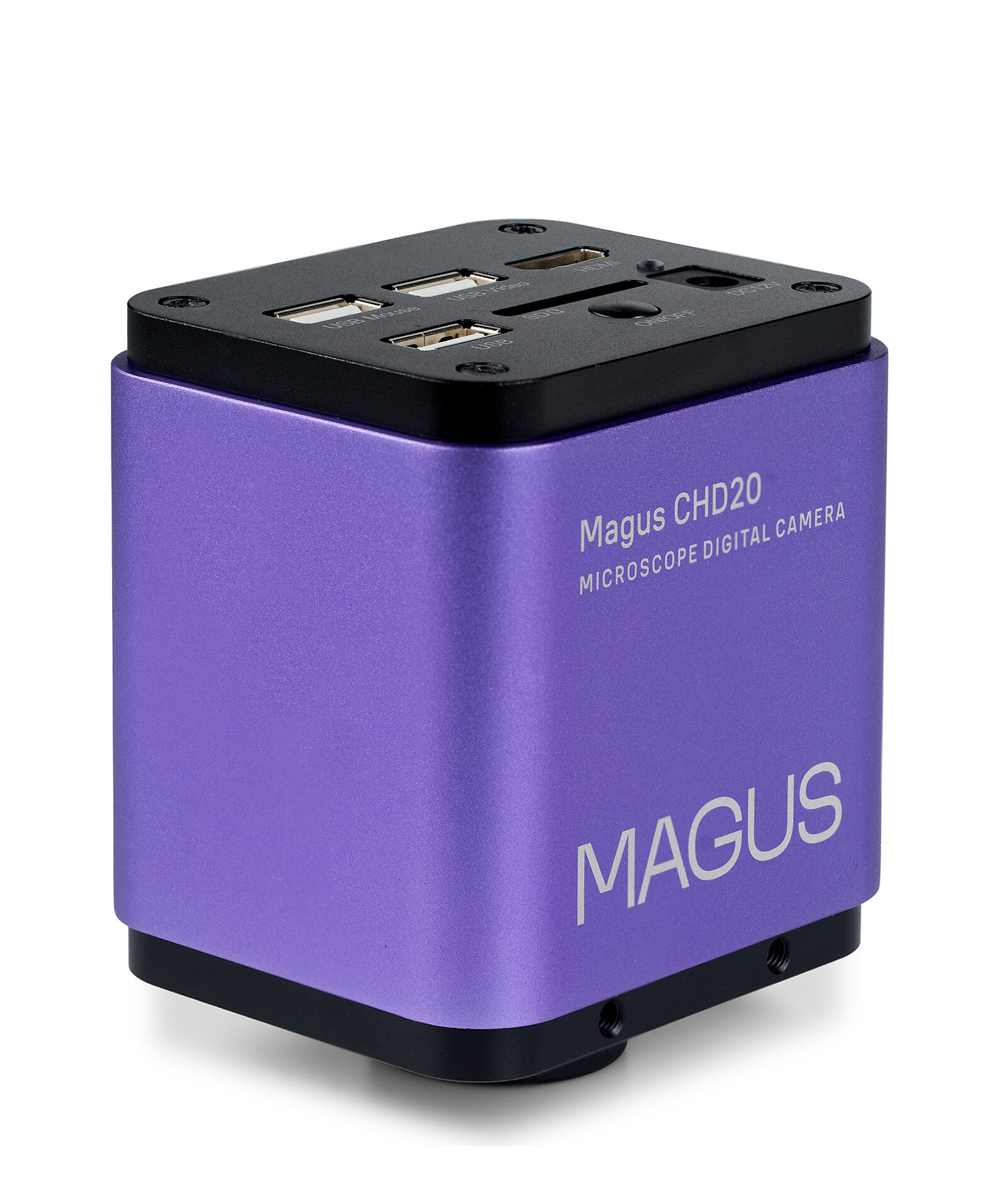

Цифровата камера за микроскоп MAGUS CHD20 е оборудвана с 2 MP сензор и създава реалистични Full HD изображения с разделителна способност 1920x1080px пиксела. Камерата е с висока светлочувствителност и е подходяща за работа на луминесцентна светлина. Чрез използване на първични цветни мозаечни филтри R, G, B се постигат малък ток на тъмно и ясно изображение.

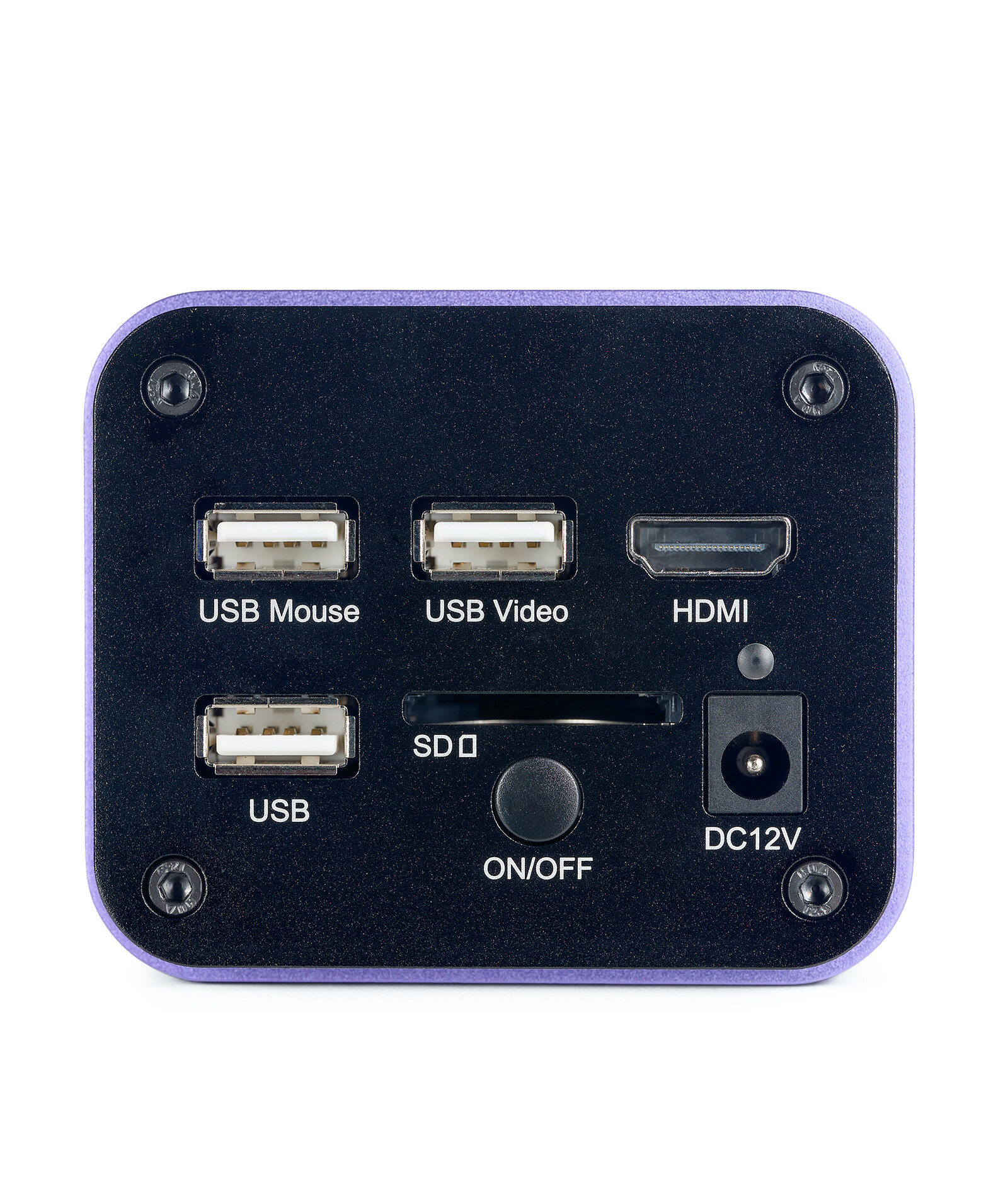

Камерата използва интерфейс HDMI за директно свързване към телевизор, монитор или проектор. В този режим камерата работи автономно, без компютър. Интерфейсът HDMI осигурява висока и стабилна скорост на предаване на данните от камерата към външния екран. Има допълнителен интерфейс USB 2.0 за свързване на камерата с компютър.

Правят се видеозаписи при 60 fps или 50 fps в зависимост интерфейса на видеоизхода.

Камерата комбинира висока честота на кадрите и широколентов HDMI, поради това видеозаписите са ярки, без неподвижни кадри или прекъсвания между кадрите. При максимална разделителна способност изображението е с добра детайлност, движещите се обекти се виждат без проблеми, а движението на обектите се показва без закъснения.

Монитор

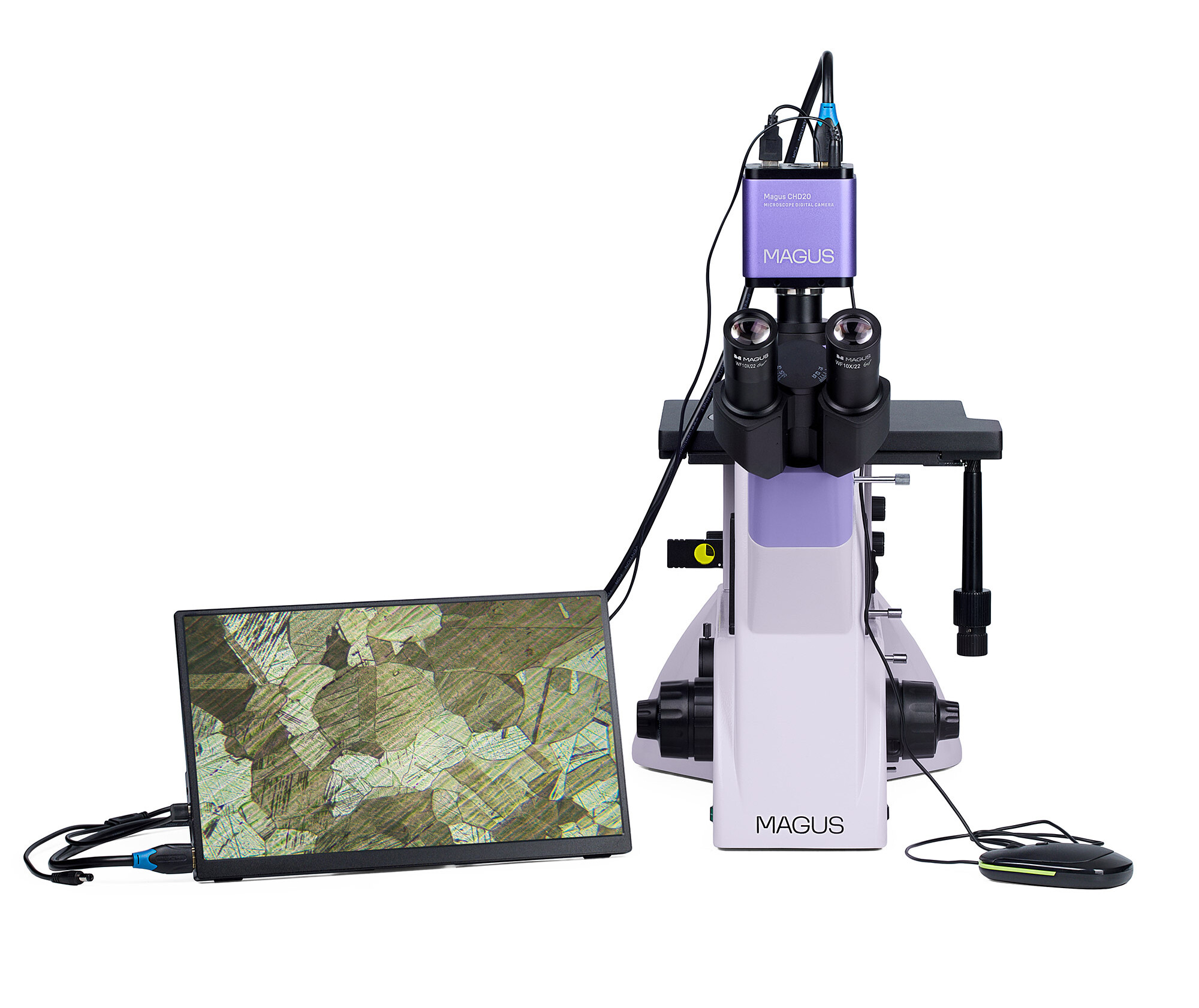

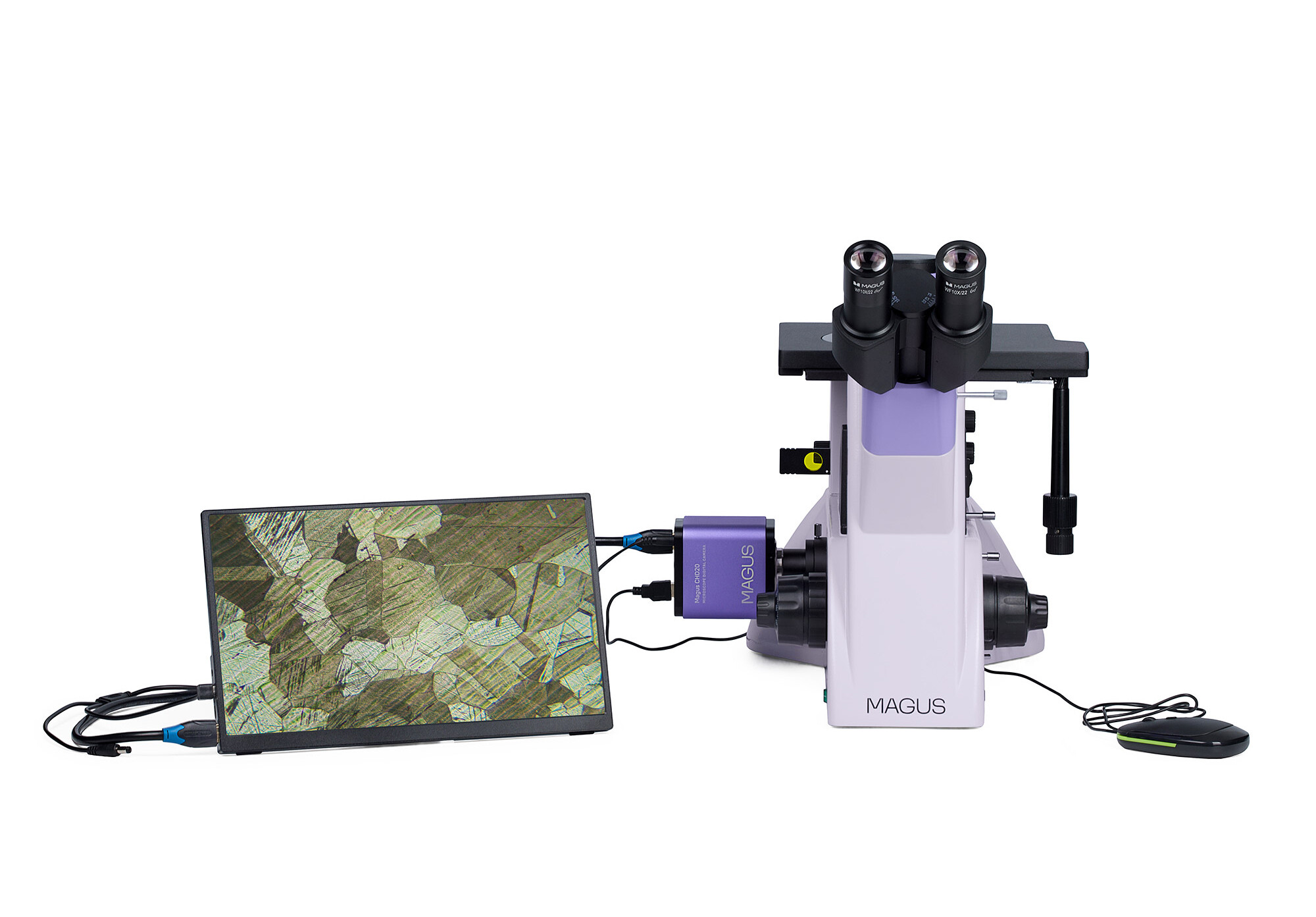

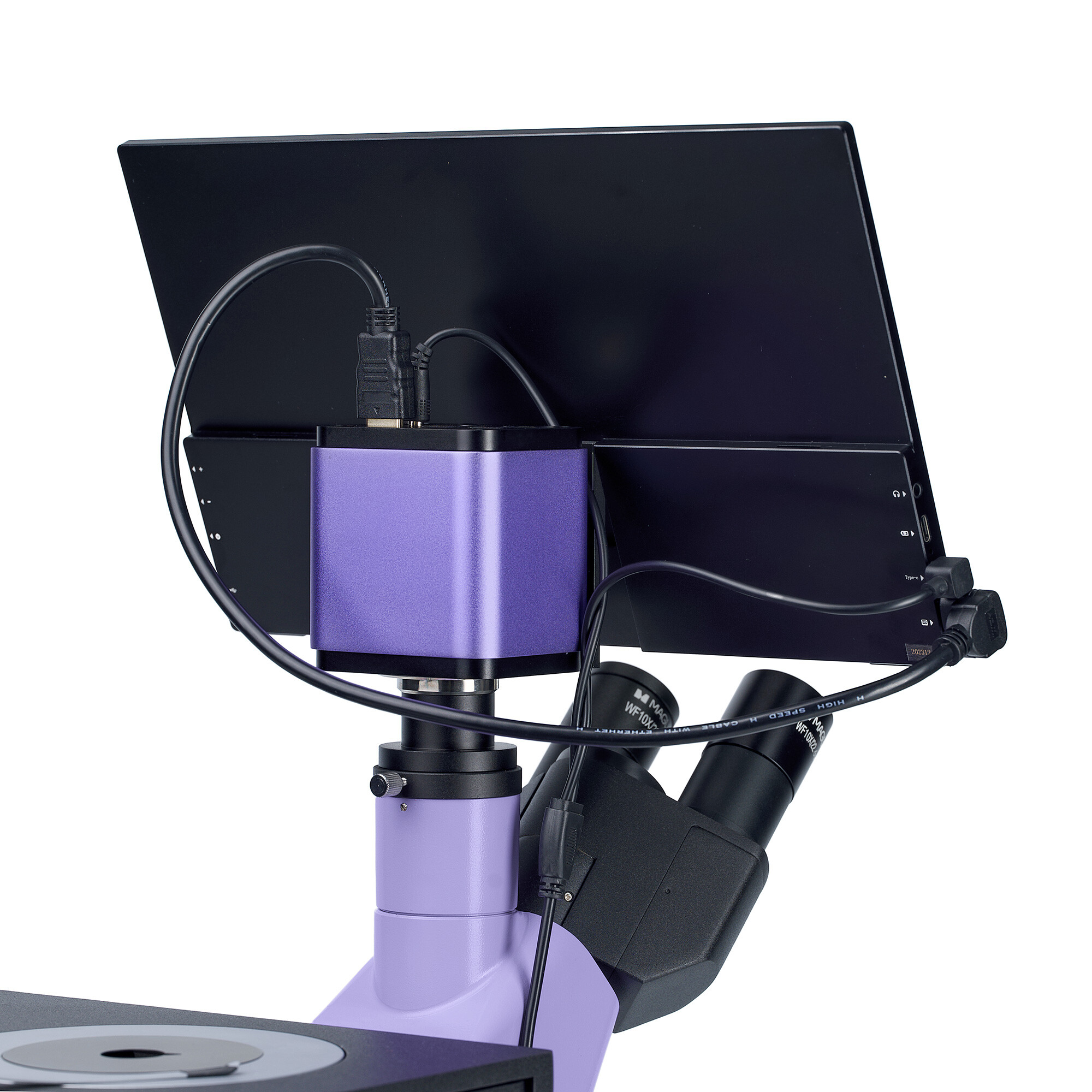

Мониторите MAGUS MCD работят в комбинация с камерите MAGUS CHD, за да образуват цялостна система за визуализация за микроскопите MAGUS.

Връзката с камерата се осъществява чрез нейния интерфейс HDMI. На монитора се показват изображения в реално време. Течнокристалният дисплей IPS има широк ъгъл на видимост, висока яркост и добър контраст. При гледане на екрана дори под голям ъгъл, изображението не е изкривено. Размерът на екрана е 13,3".

Мониторът може да се постави върху хоризонтална повърхност с помощта на сгъваема стойка или да се монтира на камера или триножник.

Оптика

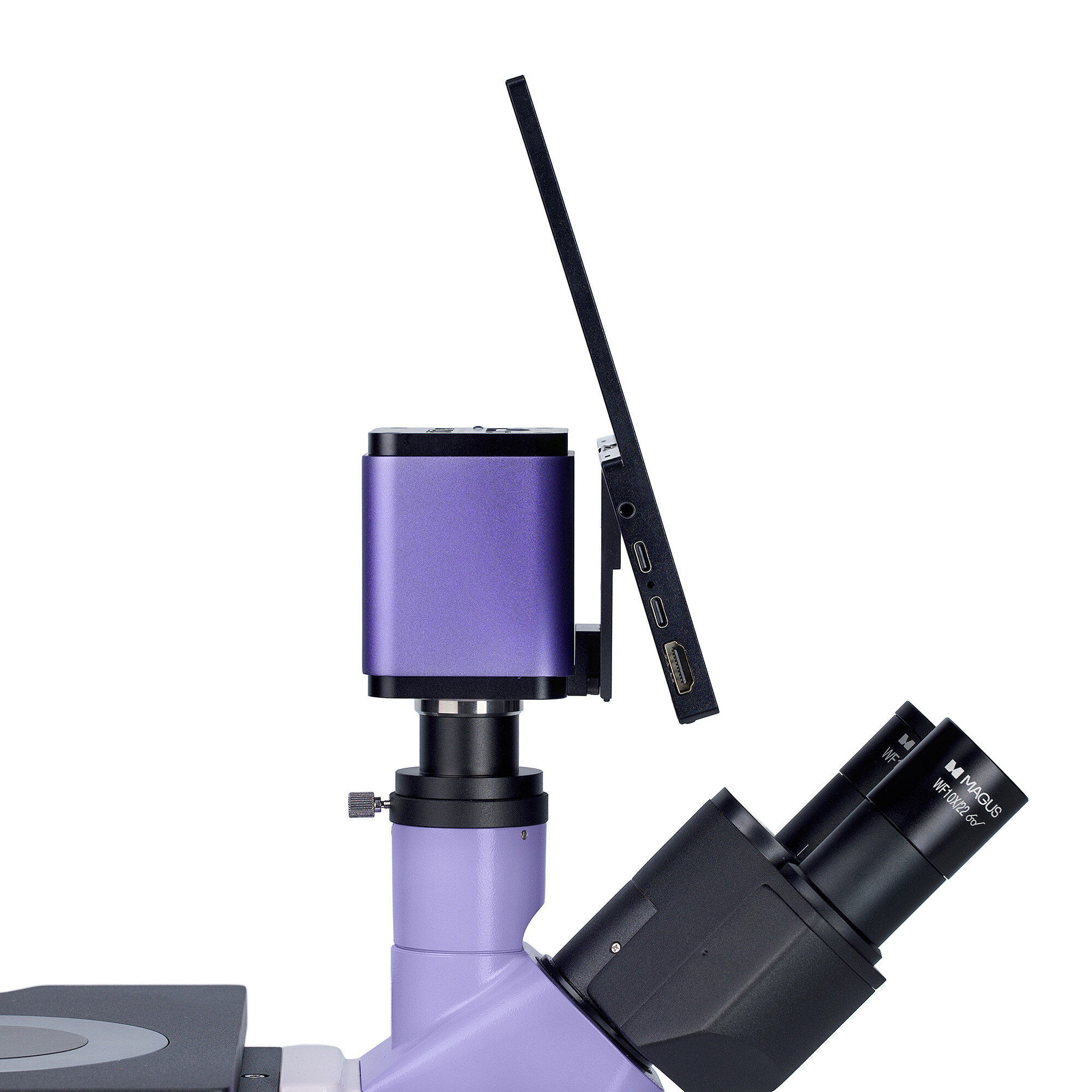

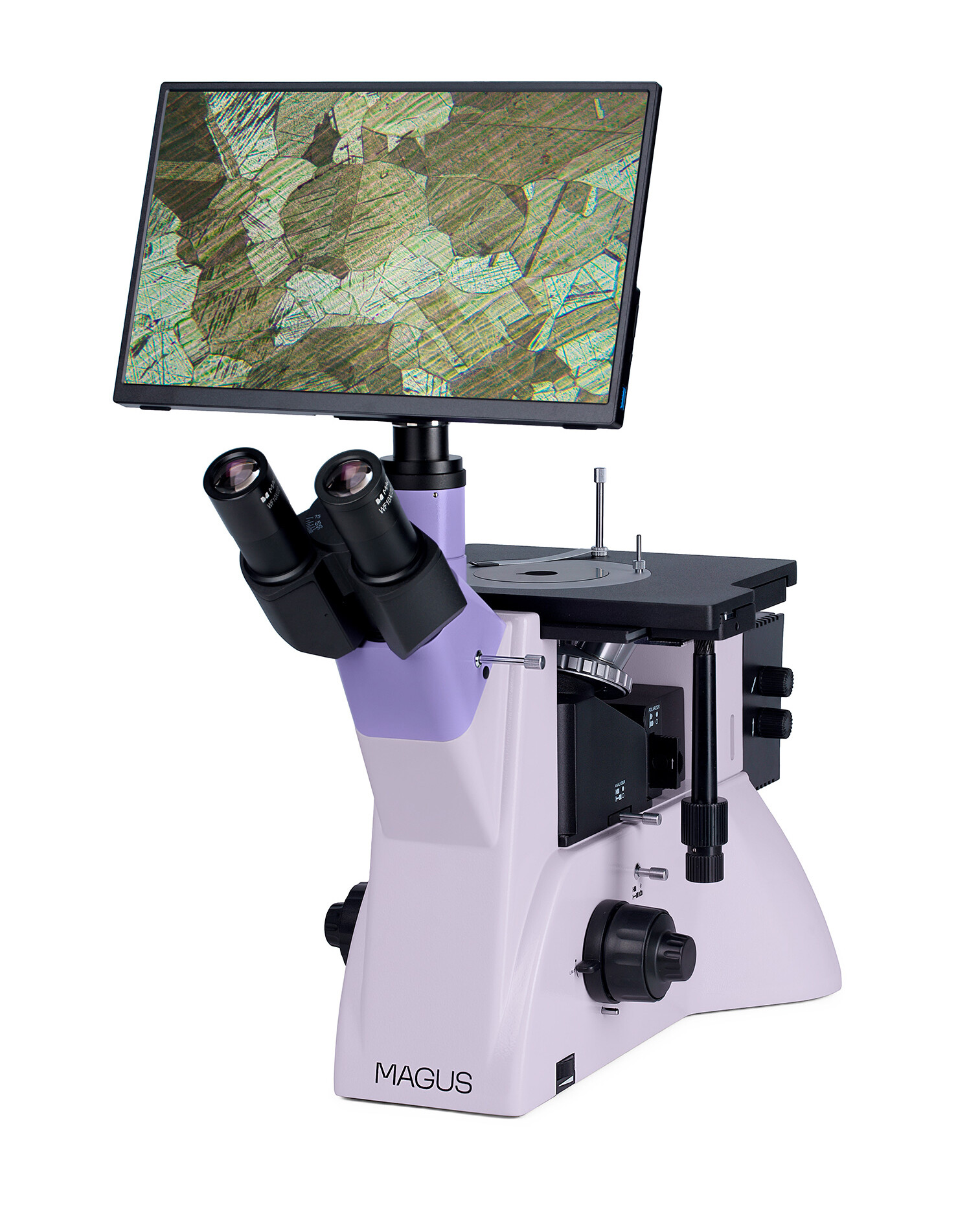

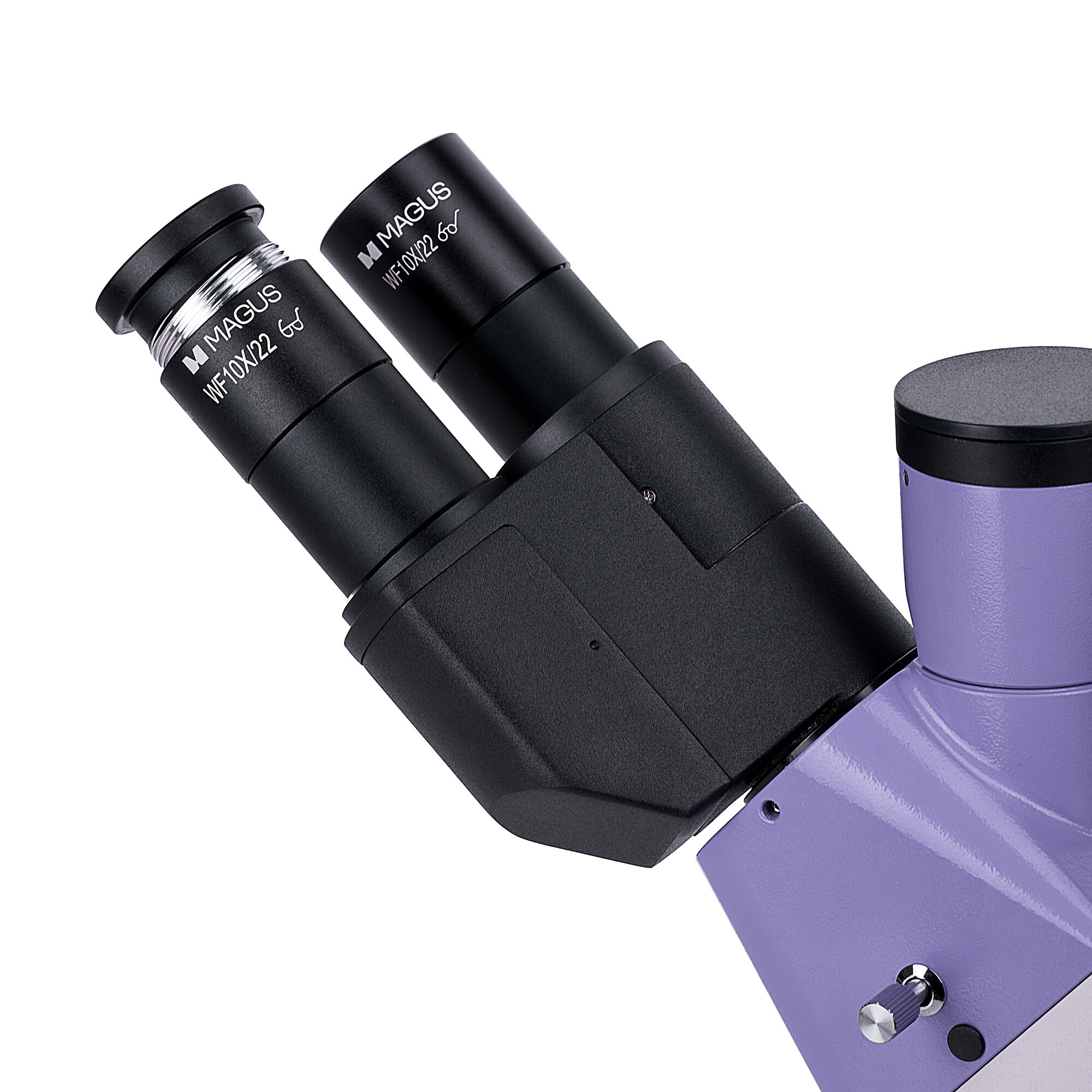

Микроскопът е оборудван с тринокулярна глава със специална конструкция – позицията на окулярите може да се регулира; има възможност за завъртане на 180°. Цифровата камера се монтира в страничния порт за камера на тялото на микроскопа, а мониторът се монтира в тринокулярната тръба на главата на микроскопа. Разделянето на лъчите в тялото е 100:0/0:100, а на тринокулярната глава – 50:50 и 100:0.

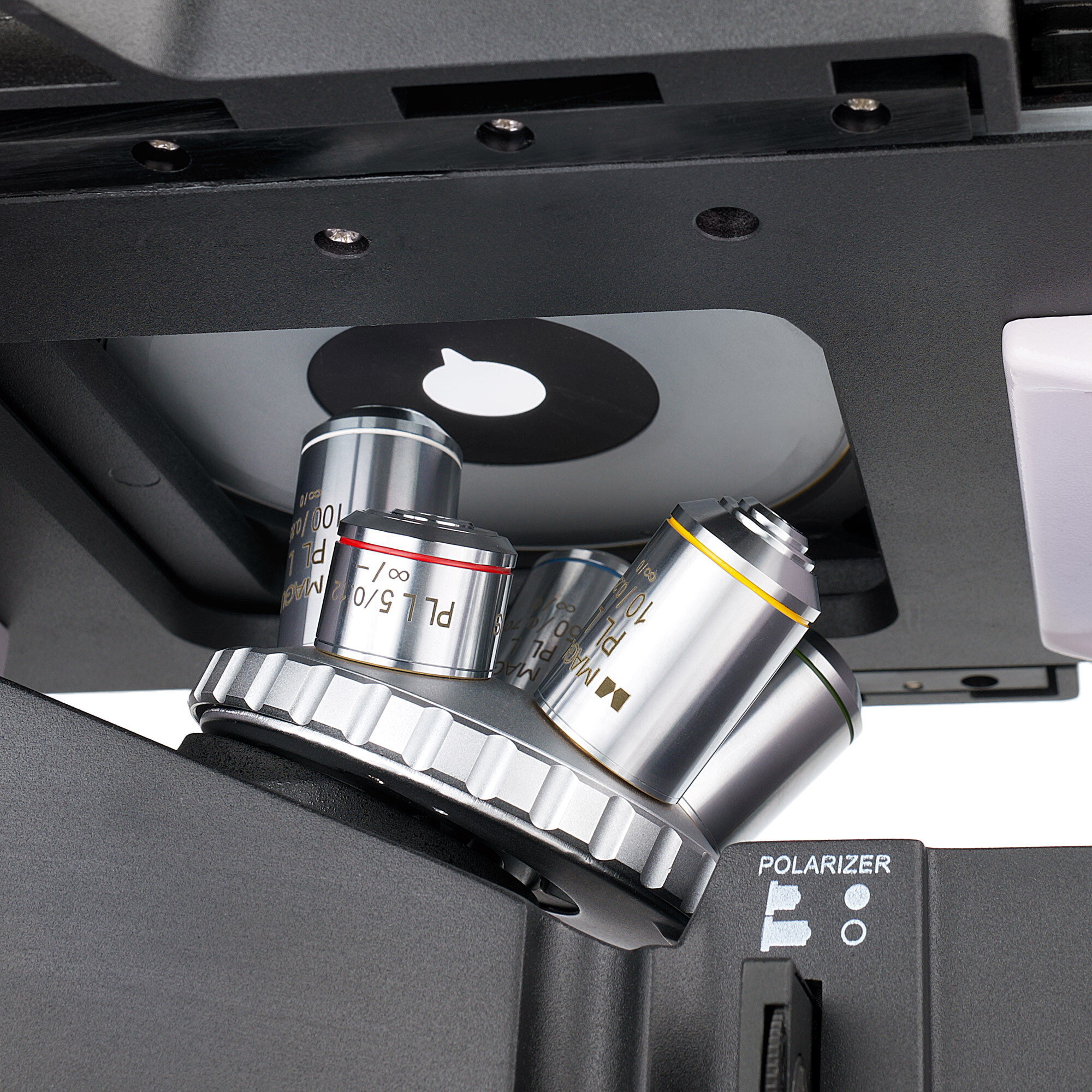

Револверната глава е разположена под изследвания образец и има 5 слота за обективи (всичките те са включени в базовата конфигурация). Всички обективи са планахроматични с корекция до безкрайност, с дълги работни разстояния. Вместо всеки от доставените обективи, може да се монтира допълнителен обектив. В базовата конфигурация увеличението на микроскопа е от 50х до 1000x.

Осветление

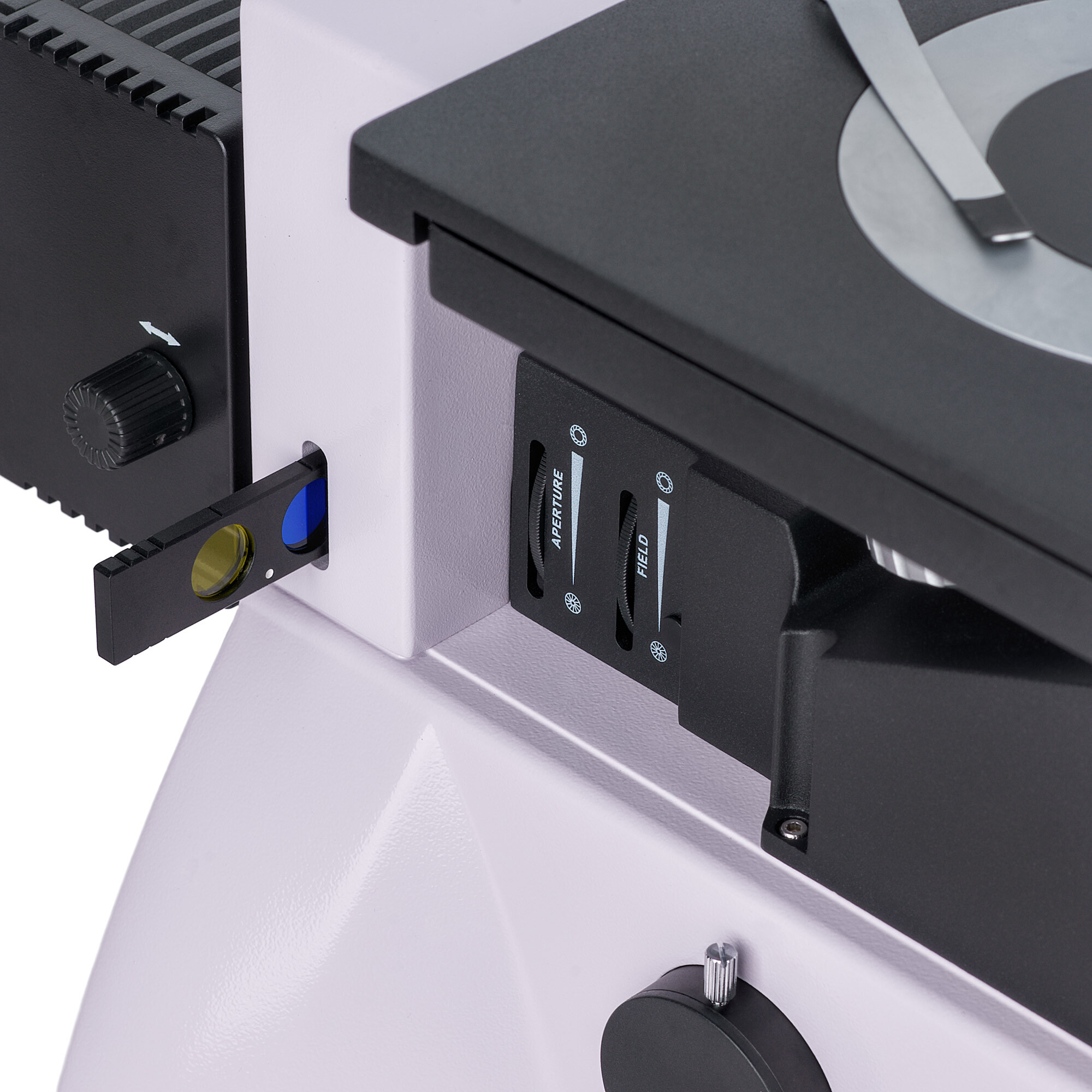

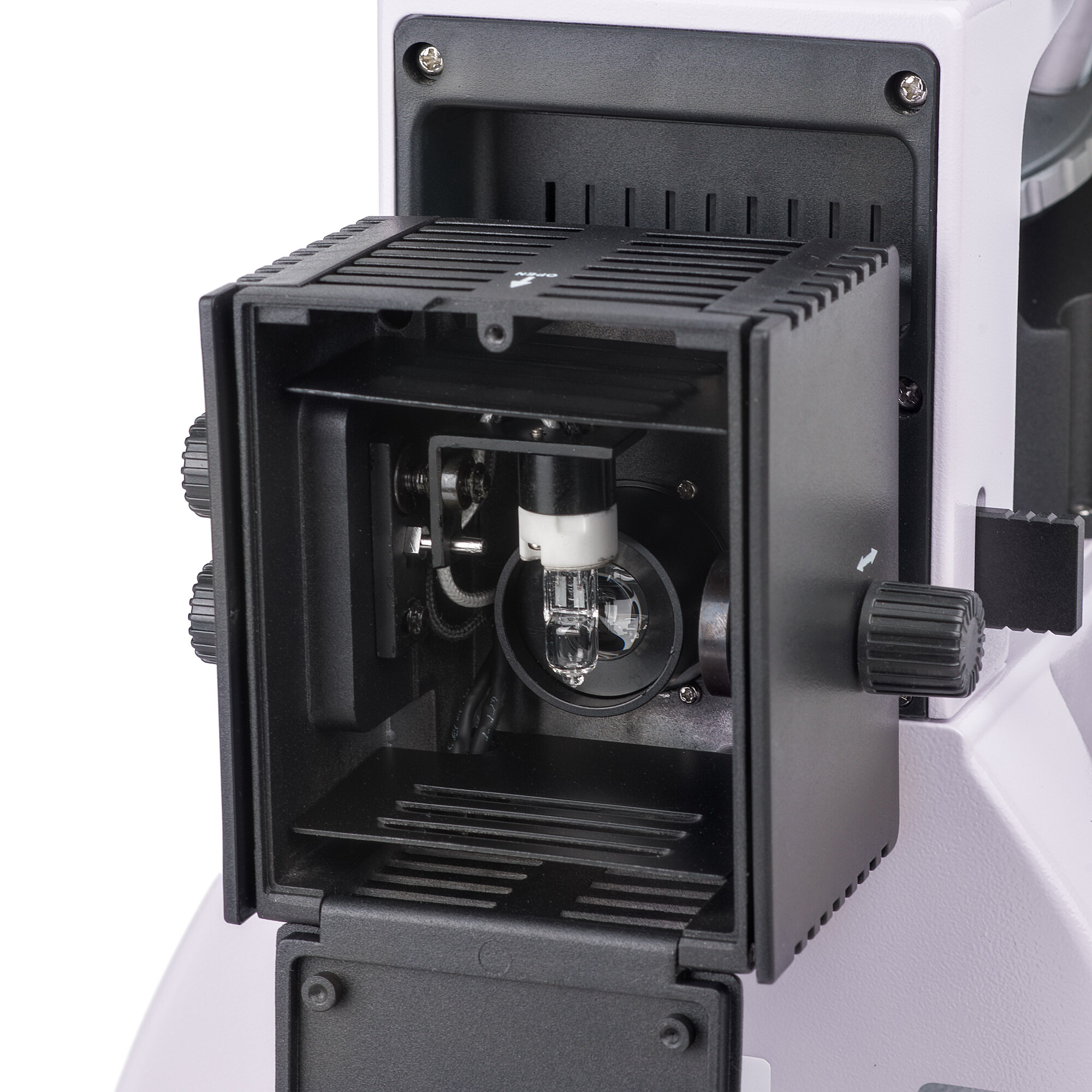

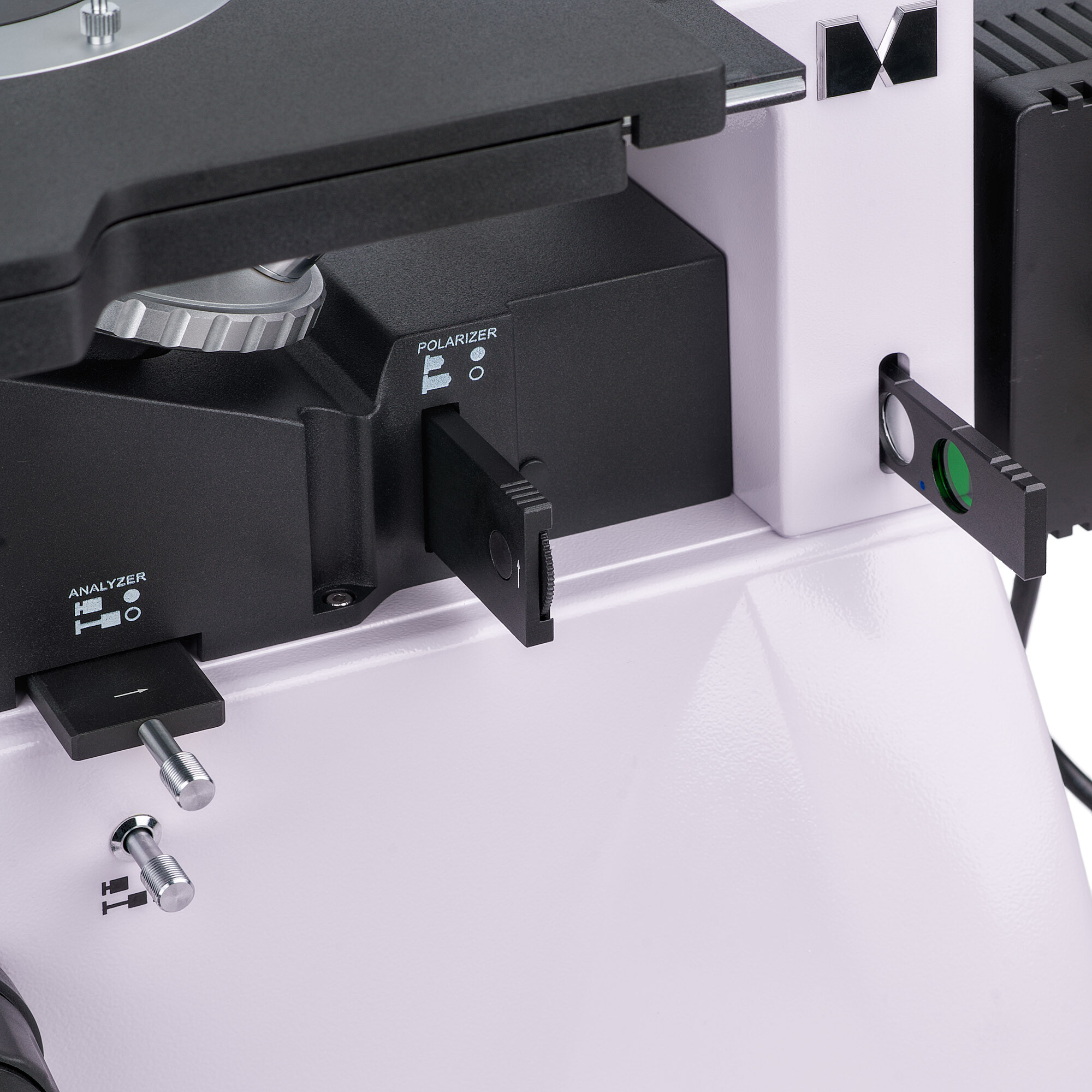

Илюминаторът за отразена светлина има халогенна крушка с мощност 30 W с регулируема яркост. Към кожуха на лампата се подава променливотоково захранване. Той е с достатъчна яркост за извършване на наблюдения с всички приложени обективи, като се използват микроскопските методи на светлото поле и поляризация. Има опция за регулиране на осветлението на Кьолер и източникът на светлина може да се регулира по три оси. За промяна на предаването на цветовете при микроскопска фотография могат да се използват цветни филтри. Има устройства за поляризация – анализатор и поляризатор, като и двете устройства могат да се демонтират.

Предметна маса и фокусиращ механизъм

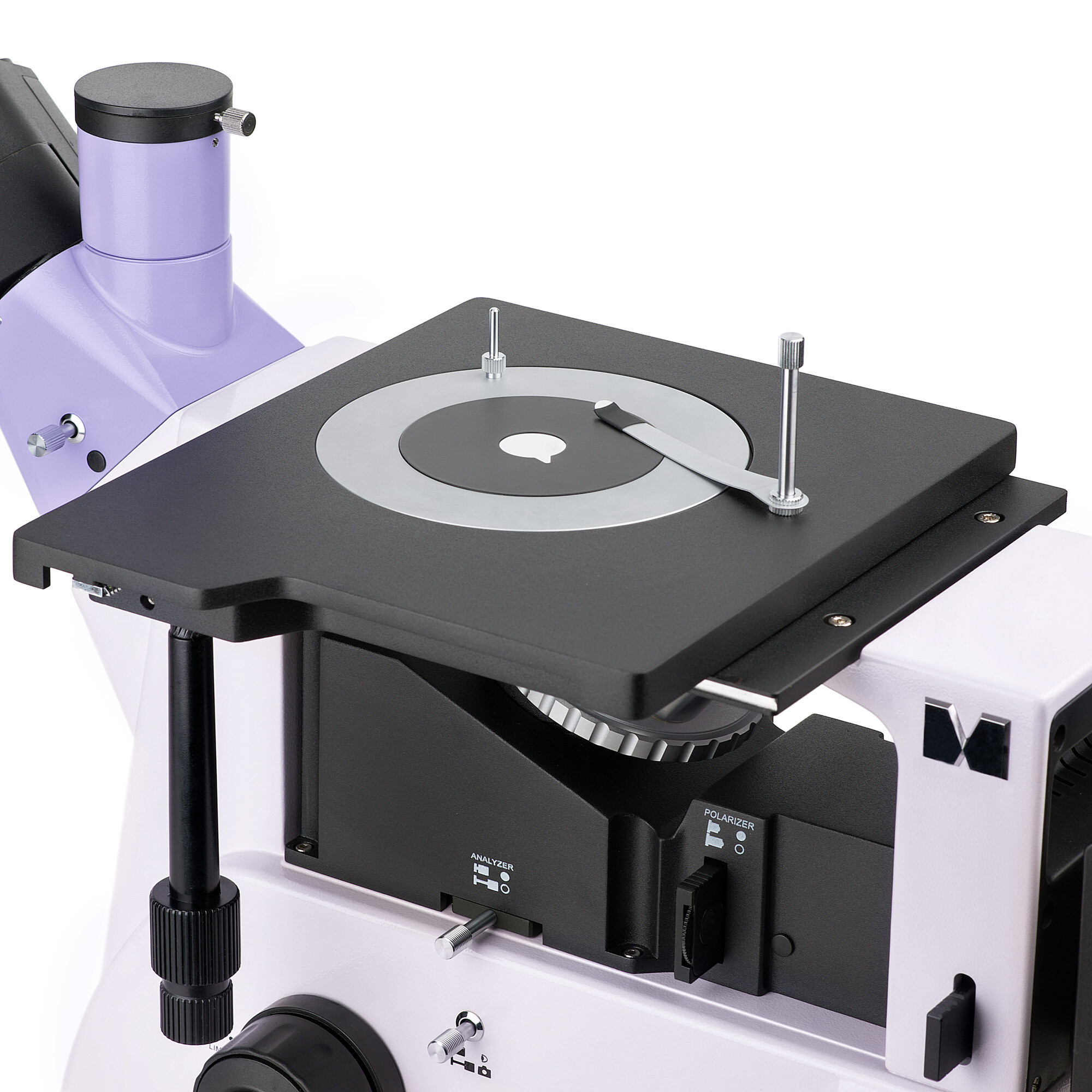

Кръгла въртяща се носеща плоча с отвори 10 mm, 20 mm или 30 mm, която е вкарана в предметната маса, а образецът се закрепва чрез държач за образци. Предметната маса е доста голяма (242x200 mm) и се движи със закрепения на нея образец по две оси. Можете да регулирате отчетливостта на изображението чрез бутоните за грубо и фино фокусиране. Можене да регулирате затягането на бутона за грубо фокусиране, а има и бутон за застопоряване.

Принадлежности

Допълнителните принадлежности позволяват да се възползвате максимално от микроскопа MAGUS Metal V700. Има окуляри, планахроматични обективи с голямо работно разстояние, калибрационни образци и цифрови камери.

Основни характеристики на микроскопа:

• Изследване на големи и тежки образци чрез микроскопските методи на светлото поле и поляризация; може да се наблюдава само една страна на образеца


• Голяма предметна маса, кръгли въртящи се плочи на масата, с отвори 10 mm, 20 mm и 30 mm


• По време на монтажа тринокулярната глава може да се завърта на 180°


• Две опции за монтиране на цифрова камера и монитор: на тринокулярната глава с разделяне на лъча 50:50 и 100:0 или на тялото на микроскопа с разделяне на лъча 100:0 или 0:100


• Наблюдения с отразена светлина, източник на светлина – халогенна крушка 30 W с регулируема яркост


• Настройка на осветлението на Кьолер, анализатор и поляризатор, които могат да се демонтират и светлинен източник, който може да се центрира


• Голям набор от допълнителни принадлежности за разширяване на възможностите на микроскопа

Основни характеристики на камерата:

• Камерата работи автономно, без връзка с компютър чрез интерфейс HDMI. Може да се свързва към компютър чрез интерфейс USB 2.0


• Разделителната способност на камерата е 1920x1080 пиксела и е идеален избор за показване на изображения на Full HD монитор


• 60 fps и 50 fps в зависимост интерфейса на видеоизхода за наблюдение на движещи се обекти, видеозаписи и движение на пробите без трептене или забавяне

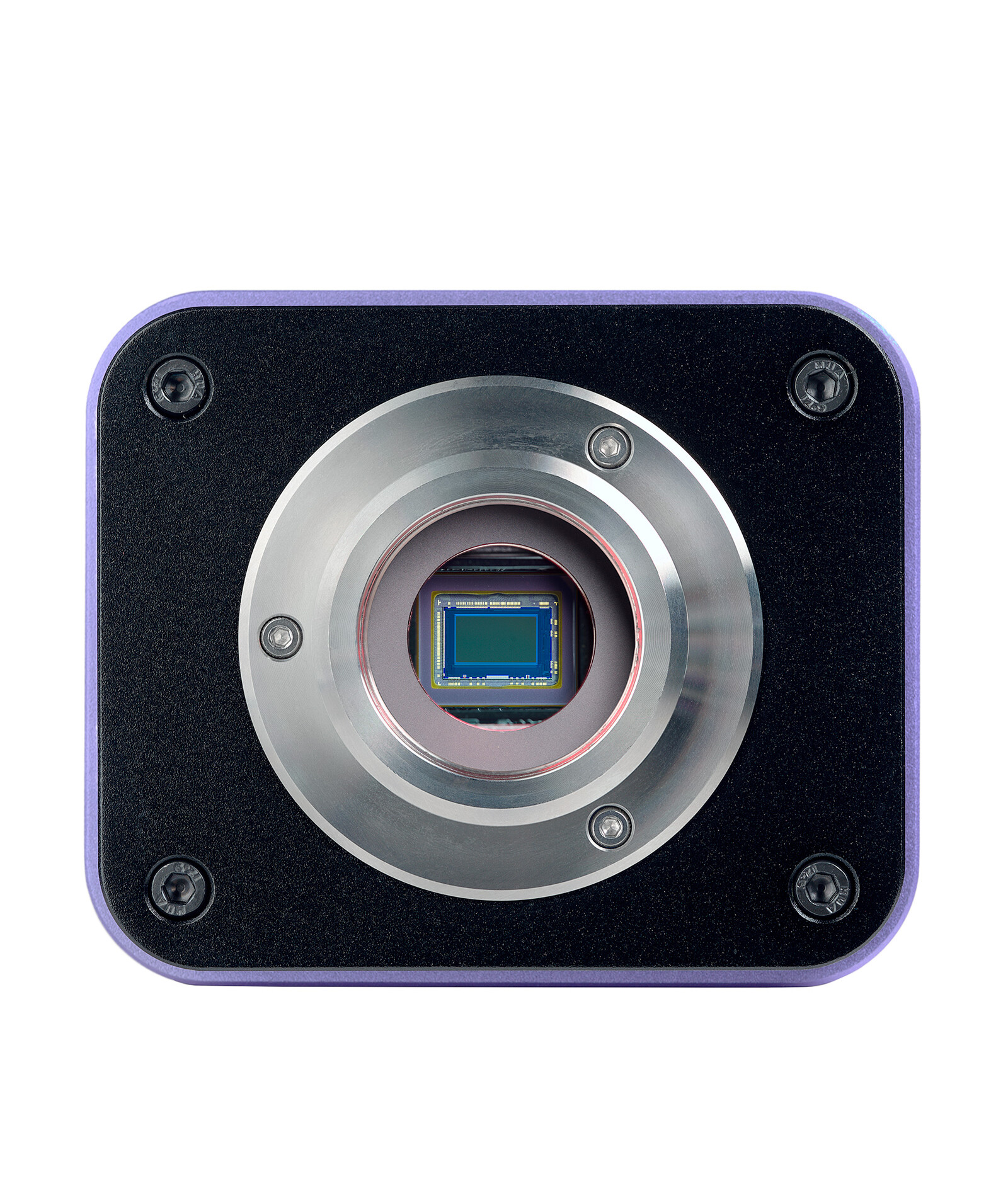

• Цветният CMOS сензор SONY Starvis с фоново осветление осигурява ниско ниво на шума и висока светлочувствителност дори при слаба осветеност. Ще получите по-ясни и по-ярки изображения с по-наситени цветове.


• Софтуер за запис на снимки, видеозапис, редактиране, функции на външен дисплей, линейни и ъглови измервания

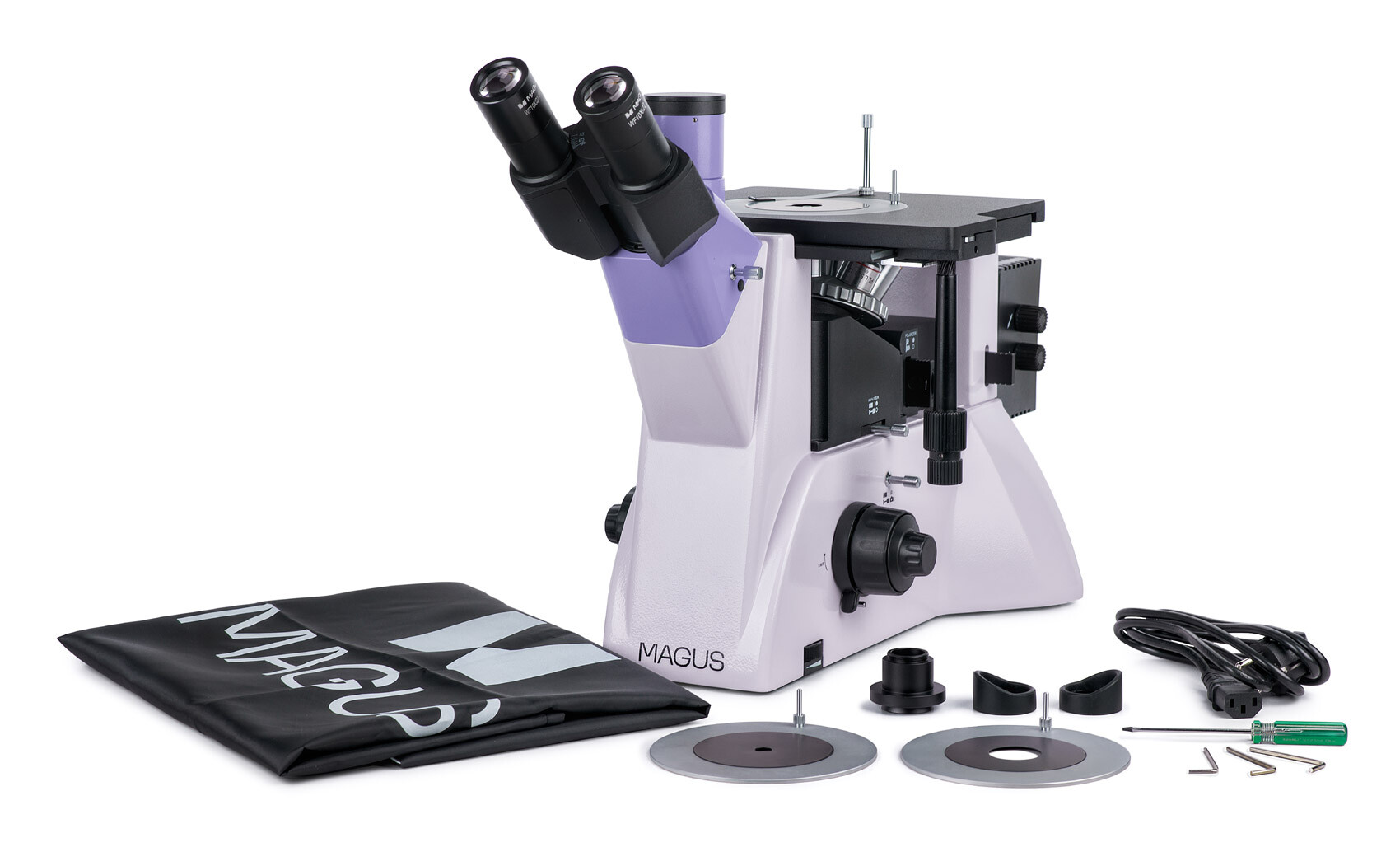

Комплектът включва:

• Цифрова камера MAGUS CHD20 (цифрова камера, HDMI кабел (1,5 m), кабел за USB 2.0 (2 m), USB мишка, 32 GB SD карта с памет, променливотоков захранващ адаптер 12 V/1 A (Евро), инсталационни CD с драйвери и софтуер, ръководство за потребителя и гаранционна карта)


• Течнокристален монитор MAGUS MCD20


• Основа с вход за захранване, фокусиращ механизъм, предметна маса и револверна глава


• Илюминатор за отразена светлина с корпус на осветителното тяло


• Тринокулярна глава


• Планахроматичен обектив с корекция до безкрайност: PL L5x/0,12 WD 26,1 mm


• Планахроматичен обектив с корекция до безкрайност: PL L10х/0,25 WD 20,2 mm


• Планахроматичен обектив с корекция до безкрайност: PL L20х/0,40 WD 8,80 mm


• Планахроматичен обектив с корекция до безкрайност: PL L50х/0,70 WD 3,68 mm


• Планахроматичен обектив с корекция до безкрайност: PL L100x/0,85 (сух) WD 0,40 mm


• Окуляр 10x/22 mm с голямо разстоянието от очите (2 бр.)


• Адаптер за C-образна монтировка 1x


• Шестостенен ключ


• Променливотоков захранващ кабел


• Покривало против прах


• Ръководство за потребителя и гаранционна карта

Предлагат се по заявка:

• Окуляр 10x/22 mm със скала


• Окуляр 12,5x/14 mm (2 бр.)


• Окуляр 15x/15 mm (2 бр.)


• Окуляр 20x/12 mm (2 бр.)


• Окуляр 25x/9 mm (2 бр.)


• Планахроматичен обектив с корекция до безкрайност: PL L40х/0,60 WD 3,98 mm


• Планахроматичен обектив с корекция до безкрайност: PL L60x/0,70 WD 2,08 mm


• Планахроматичен обектив с корекция до безкрайност: PL L80x/0,80 WD 1,25 mm


• Калибрационен образец
